1、Monodepth 的背景和动机

1.1、背景

• 自动驾驶：汽车要知道行人、车辆与自己的距离；
• 机器人：机械臂需要估计物体深度来完成抓取；
• AR/VR：虚拟物体需要准确插入现实世界场景中；

1.2、传统做法的挑战

1. 硬件测量：比如用激光雷达（LiDAR）直接打点测距。 缺点是昂贵、笨重，并且在复杂场景下精度有限。
2. 多视角方法：比如用双目相机（像人眼）或者多张不同角度的照片，通过几何计算得到深度。

用一个通俗的比喻来解释“双目相机/多视角几何计算得到深度”的过程

1. 为什么需要两只眼睛？

想象一下你用一只眼睛看世界，东西是“平”的，很难判断远近。打开两只眼睛，你就能感受到深度。这是因为左右眼看到的画面略有差别（比如近处的物体在左眼画面里偏左，在右眼画面里偏右）。

1. 核心原理：视差

这种左右画面的差别叫 “视差”。 举个例子：

• 把手指放在眼前，然后左右眼轮流闭眼。你会发现手指相对背景位置“跳来跳去”。
• 跳动的大小就是视差。越近的物体跳得越厉害，越远的物体几乎不跳。

所以，物体的距离可以通过视差来推算。

1. 几何计算的过程（通俗版）

用相机来说就是：

1. 已知：两台相机的相对位置（“基线长度”，就像两只眼睛之间的距离）。
2. 拍摄：得到两张略有差别的照片。
3. 找点：在两张照片里，找到同一个物体上的点（比如同一只小猫的鼻子）。
4. 测视差：看这个点在左图和右图里的水平位置差了多少。
5. 套公式：根据三角形几何关系，用公式算出深度（距离相机多远）。

1.3、Monodepth 的动机

能不能只用普通的双目相机拍摄的左右图像，而不需要昂贵的激光雷达深度标注，就让模型学会预测单张图像的深度？

关键点在于：

• 从左图生成右图（或者反过来）其实本质上就是“图像重建”问题；
• 如果模型能成功做到这一点，说明它学会了图像里“远近关系”的规律，也就是深度。

当说“从左图生成右图（或反过来）是图像重建”时，意思是：

• 如果模型只看了一张眼睛的图（比如左眼），就能把另一只眼睛应该看到的图（右眼）画出来。
• 这等于它在脑子里“重建”了场景的三维结构。

1. 为什么这说明模型学会了深度？

因为要把左眼图变成右眼图，它必须知道：

• 哪些物体离得近（要偏移很多）
• 哪些物体离得远（偏移很少）

这正是 远近关系/深度 的规律。 所以，如果模型能做到双目图的互相生成，就说明它已经“看懂了深度”。

👉 用更简单的比喻：

就像你闭上一只眼睛，如果你能凭经验想象另一只眼睛看到的画面，说明你其实已经理解了物体在空间里的远近位置。

1.4、打个形象的比喻

• 老师给它看一张左眼拍的照片（左图），要求它凭想象画出右眼应该看到的画面（右图）。
• 如果它画得像模像样，说明它理解了哪些东西近、哪些远。
• 久而久之，它学会了在只看一张图时，也能脑补出场景的三维结构。

1.5、Monodepth 的核心思想

1. 输入：一张左图像（或者右图像）；
2. 预测：模型输出这张图的每个像素的“视差图”（disparity map）；
   • 视差可以理解为“两个眼睛看到的同一个点的水平偏移量”；
   • 视差和深度成反比：物体越近，偏移越大；物体越远，偏移越小。
3. 重建：通过预测的视差，把左图“挪动”一下，生成右图；或者反过来。
4. 监督：拿生成的图像和真实的右图（相机拍的）比较，差异越小，说明模型越好。

---

2、Monodepth 的最大创新点

1、如果要用一句话概括：

1. 左右一致性约束是啥？

单靠上面的“图像重建”可能会有歧义：

• 某些纹理少或重复的地方（比如白墙、天空），网络可能随便预测一个深度，也能凑合把图像对齐。
• 这样得到的深度会很不稳定。

所以作者引入了一个额外的约束：

• 既然我能从 左图预测深度（得到左→右的视差），
• 也能从 右图预测深度（得到右→左的视差），
• 那么这两个视差应该是互相一致的。

举个例子：

• 假设左图里某个像素通过预测视差，落在右图的某个位置。
• 那么从右图预测的视差，再“跳回”左图时，应该能回到原来的位置。
• 如果跳不回去，就说明预测的深度不合理。

这就是 左右一致性约束（Left-Right Consistency Constraint）。

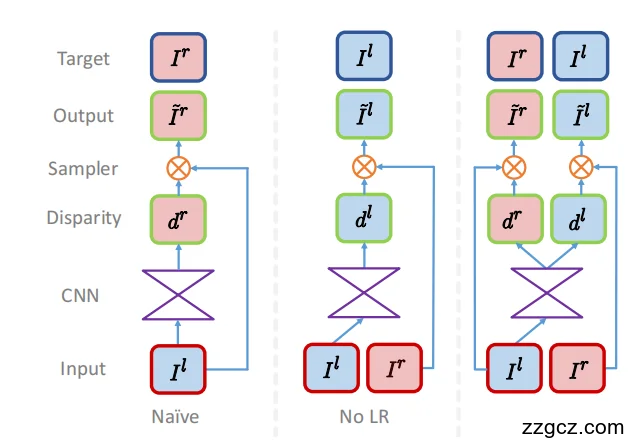

2、三种策略

• Input：底部红/蓝框，分别是左图 Il与右图 Ir（双目相机拍的一对校正图像）。
• CNN：紫色“沙漏”，输入图像经编码器-解码器得到视差图（绿色框 d）。视差越大表示物体越近。
• Sampler：橙色带 ⊗ 的模块，是双线性采样器（来自 STN），用“视差”去从源图采样来生成目标图，形成可微的反向映射（backward warping）。
• Output / Target：输出是重建的图 I~，与真实的目标图 I 做外观匹配损失（像素 L1 + SSIM）；还会加视差平滑损失与（如果有）左右一致性损失

1. Naïve（天真的方法）

• 做法：AI 看左眼照片，直接尝试画出右眼的样子。
• 问题：它画出来的右眼图看上去还行，但其实它心里想的是“右眼坐标系”，跟左眼输入没完全对齐。
• 形象比喻：就像一个学生照着别人的画来临摹，但没对准纸，画偏了，位置坐标全乱了。
• 后果：AI 在训练时好像表现不错，但一旦只给它一只眼（左图）去预测深度，就会乱套，没法直接用。

---

1. No LR（没有左右一致性）

• 做法：这次换个角度，AI 不再直接画右眼，而是用左眼图去推测深度，再从右眼图里“拼”出左眼。
• 优点：这样学到的结果至少和左眼输入对齐了（坐标对上了）。
• 问题：但 AI 有时候会“投机取巧”——比如马路边有个柱子，右眼其实看不到后面的墙，它还是硬生生把纹理“抹上去”，导致画面出现拉花或鬼影。
• 形象比喻：学生画画时不会的地方就“瞎补”，结果边界模糊、图像歪掉。

---

1. Ours（论文的方法）

• 做法：论文的方法最聪明：
  1. AI 只看左眼照片，但它一次性要画出两份深度——既要能合成右眼画面，也要能合成回左眼画面。
  2. 左右两份预测还要互相对照，必须匹配上，否则会被惩罚。
• 优点：这样一来，AI 不光要让画看起来像，还要保证左右两张画在空间上对得上。
• 形象比喻：就像画立体画的学生，老师要求：
  • “你得同时画出左眼和右眼的透视图”；
  • “而且这两张画必须对得上号”。 这样学生就不能再瞎蒙，而是必须真正理解物体的远近关系。

---

总结一句话

• Naïve：图像坐标对不上，预测不能用。
• No LR：坐标对上了，但容易瞎补出错。
• Ours：双眼互相监督，既对齐又一致，学到真正的立体几何。

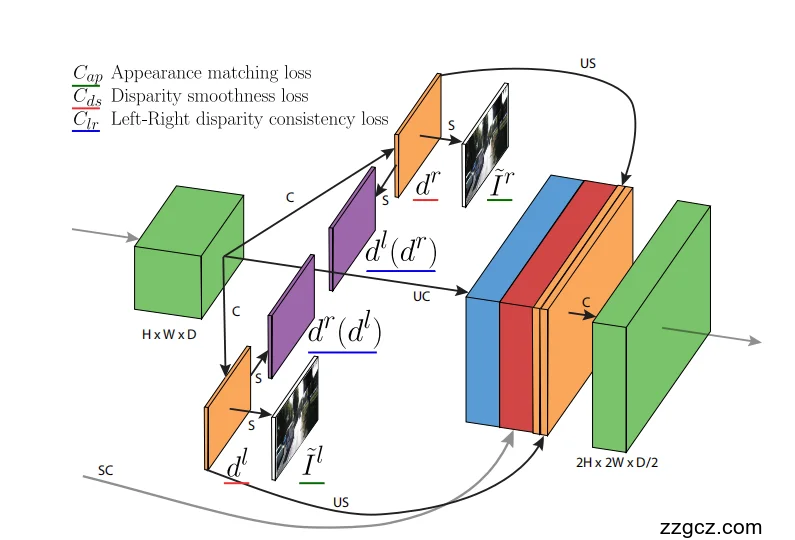

3、Monodepth 的网络结构与损失函数设计

1. 编码器（左边绿色方块） → 相当于眼睛的大脑前端

• 输入：一张单目照片（左眼图像或者右眼图像）。
• 功能：就像人类大脑的“初级视觉皮层”，把照片里的各种边缘、颜色、纹理等特征提取出来。
• 输出：一个大“特征图”，大小是 H × W × D。
  • H、W → 图像的高和宽（但可能被缩小过）。
  • D → 特征维度，表示每个像素位置上提取了多少“特征描述”（比如 64 种特征）。

---

2. 解码器（中间紫色方块们） → 相当于大脑在猜“物体有多远”

• 功能：接收编码器提取的特征，再一步步“还原”空间细节。
• 输出：预测的 视差图（disparity map）。
  • 紫色方块就是解码器预测的结果：
    • dˡ：左图的视差
    • dʳ：右图的视差

---

3. 重建与监督（右边彩色部分） → 相当于自我检查：我预测的远近对不对？

• 橙色方块：采样 / 重建模块。
  • 原理：把预测的视差当作“桥”，去另一张图像里找对应像素，并“重建”出目标图。
  • 工具：这里用的是 双线性采样器（Sampler, 来自 STN），它能平滑地采样，并且过程是“可微”的（这样误差能反传回去训练）。
• 彩色部分的输出：
  • 生成的“重建图” Ĩ（网络预测出来的）。
  • 与真实图 I 对比，计算损失（误差），包括：
    • 外观匹配损失 (L1 + SSIM) → 看图像重建得像不像。
    • 视差平滑损失 → 让深度预测不要乱跳。
    • 左右一致性损失 → 保证 dˡ 和 dʳ 的预测对得上。

---

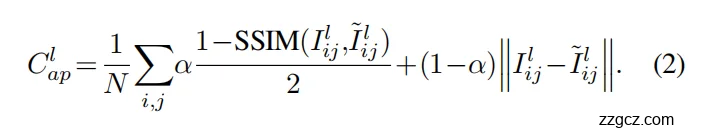

4、外观匹配损失 Cap

• 直觉：合成的图要和真实图“看起来一样”。

• 实现方式：用像素差 (L1) + 结构相似度指标 (SSIM)。

L1 损失（像素差）

• 含义：就是 逐像素对比两张图的亮度差异。
• 公式上：L1 = |I_real − I_recon|
• 举例：
  • 如果真实图某个像素亮度是 100，重建图预测出来是 90，那误差就是 10。
  • 这种误差会被累积起来，形成整体的 L1 损失。

---

SSIM（结构相似度指标, Structural Similarity Index）

• 含义：不是单纯看像素差，而是从更高层次的结构、对比度、纹理来比较两张图。
• 范围：0 ~ 1，越接近 1 说明越相似。
• 优势：
  • 有些地方亮度稍有偏差，但整体的边缘、形状还在，这时候 L1 可能给出很大惩罚，而 SSIM 能“容忍”这种小偏差。
  • 它更关注“这两张图的结构是不是一致”。

---

为什么要 L1 + SSIM 一起用？

• L1：保证像素级别的准确。
• SSIM：保证整体结构和感知效果。
• 两者结合，既严格要求像素相近，又能确保图像结构不跑偏。

• L1 是逐字对答案（扣字面分）。
• SSIM 是看整体意思对不对（结构合理分）。
• 两者结合才能全面反映“像不像”。

---

5、视差平滑损失 Cds

• 如果你看一张真实的深度图，大部分区域（比如墙面、地面、天空）都是 连续、平滑 的，不会出现“一个像素远、下一个像素突然很近”的跳跃。
• 所以 Monodepth 在训练时加了个 平滑约束：希望预测的视差图在相邻像素之间变化要小。

• 正常情况 → 像山坡，缓慢变化。
• 特殊情况 → 碰到“悬崖”（物体边界），可以突然变化。

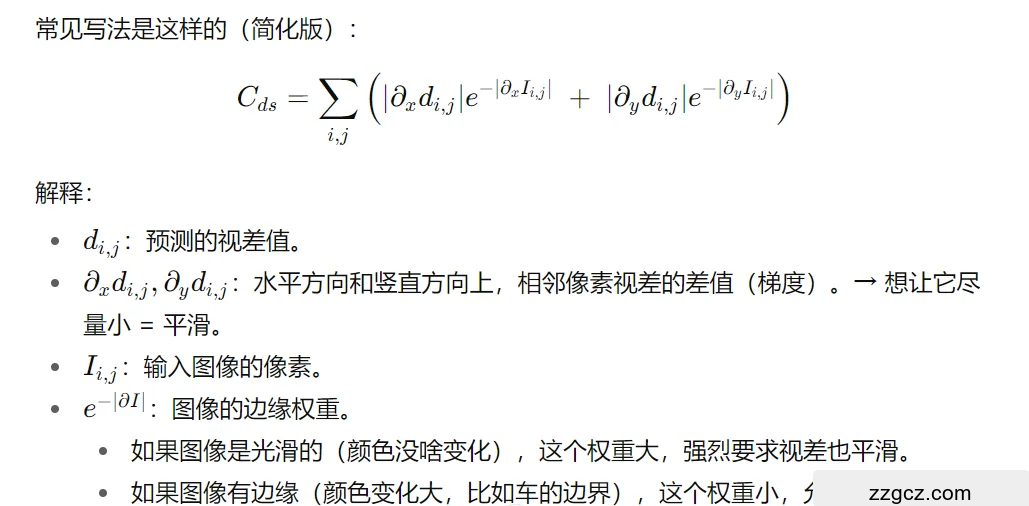

为什么要乘上 e−∣∂I∣？

• 直接要求“所有地方都平滑”会出问题：物体边界本来就该突变，但你硬要拉平，会导致边缘模糊。
• 所以用图像梯度作为“参考”：
  • 图像没边界 → 强约束（要平滑）。
  • 图像有边界 → 弱约束（允许突变）。

👉 就像“山坡 vs 悬崖”：

• 草地上要平滑过渡。
• 悬崖边缘允许突然掉下去。

视差平滑损失就是： 惩罚相邻像素视差差异，但在图像边缘处放宽要求。 这样网络预测出来的深度图既平滑，又能在物体边界处保持清晰。

6、 左右一致性损失 Clr

1. 直觉出发

• 人眼看东西：左眼和右眼看到的画面虽然有差异，但它们对同一个物体的远近判断是一致的。
• 如果左眼说“这只猫离我 2 米”，右眼却说“离我 5 米”，显然就不合理。

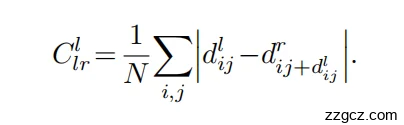

2. 公式怎么做？

• 左图预测的视差是 d^l，右图预测的视差是 d^rr。
• 从左图某个像素 (i,j)出发，加上视差 di,jl，能定位到右图的一个像素位置。

• 在这个对应位置上，右图的预测视差 dr 应该能“跳回”到左图的原位置。
• 如果跳不回来，就说明两边预测不一致，要惩罚。

---

7、流程串联（结合图）

1. 输入左图 → 编码器提取特征。
2. 解码器预测视差 dl和 dr。
3. 用预测的视差，把左图合成右图 (I~r)，用右图合成左图 (I~l)。
4. 计算三类损失：
   • Cap：合成图和真实图是否像；
   • Cds：视差图是否平滑自然；
   • Clr：左右预测是否一致。
5. 反向传播，更新网络参数。

---

4、Monodepth 的主要缺陷（来自原论文结论与讨论）

遮挡边界伪影

镜面/透明体失真

1. 光度一致性假设

Monodepth 的核心训练思路是：

• 假设场景里的表面都是 朗伯面（Lambertian surface），即表面看起来颜色一致，不随角度变化。
• 所以从左眼和右眼看过去，同一个点的颜色、亮度应该是一样的。
• 这样才成立 光度一致性损失：用视差把右图采样过来，和左图像素比对，看差不差。

2. 问题：非朗伯面（镜面 / 透明体）

但现实世界里很多表面不是朗伯的：

• 玻璃：透过它看到的是背后的景物，而不是玻璃本身。左眼和右眼透过去的角度不同 → 背景的折射不同 → 两边像素颜色对不上。
• 水面：会有反射、折射，左右眼看到的波纹、倒影可能完全不同。
• 镜子 / 光亮金属：你看到的是“另一边的景象”，而且反射角度敏感，左右眼差别很大。

👉 在这些情况下：光度一致性假设被破坏了。

• 对于这种情况，简单的像素差 (L1) 或 SSIM 已经不够用了。
• 作者建议用 更复杂、更鲁棒的相似性度量，比如：
  • 多尺度特征相似性（不是直接比像素，而是比高层特征）。
  • 或者结合语义信息（知道“这里是玻璃”，就别太依赖光度损失）。
  • 有些后续工作还会用 Mask，把这些区域权重降低。

域/标定差异敏感

5、后续的哪些模型是如何基于此进行改进

Monodepth → Monodepth2（Godard et al., 2019）

• 自监督从双目扩展到视频序列：不仅用左右眼，还用前后帧做监督，进一步摆脱双目数据的限制。
• 更精细的重建损失：引入多尺度、多区域的损失设计，更鲁棒。
• 自动遮挡处理：在光度一致性里，遮挡会带来噪声，Monodepth2 提出了遮挡感知的损失。

---

Stereo/Mono + Self-Supervised 方向

• SfMLearner (Zhou et al., 2017)：预测相机位姿 + 深度，同时训练，开创了“单目视频自监督”的思路。
• Later works (比如 MegaDepth, DDVO)：改进了位姿估计和优化方法，让网络更稳。

---

改进损失函数

• 遮挡感知 (Occlusion-aware loss)：解决物体遮挡导致的重建失败。
• 更鲁棒的相似性度量：替代 L1+SSIM，比如用特征空间的相似性。
• 边界感知平滑：让深度在边缘更锐利。

---

融合语义与深度

• 一些工作引入 语义分割（比如知道哪里是车、哪里是天空），帮助深度估计。
• 代表：Semantic Monodepth (Klingner et al., 2020)。

---

更强的网络结构

• 使用 更强的编码器（ResNet, EfficientNet, Transformer），替代原始的简单 CNN。
• PackNet-SfM (Guizilini et al., 2020)：通过特殊卷积结构保留更多几何信息。
• 最近有 Transformer-based 方法（比如 DPT, AdaBins），利用全局建模获得更平滑深度。

6、模型结果

1. 用了哪个数据集？

• 作者主要在 KITTI 数据集上做实验。
• 使用的是 KITTI Stereo benchmark 的子集（也叫 KITTI raw dataset 的子集）。
• 具体来说：
  • 训练：使用 Eigen 等人定义的训练划分（常见的 split），大约 23k 左右训练图像。
  • 测试：在 KITTI 官方的 Eigen split 测试集（697 张图）上评测。
  • 同时，他们还在 KITTI 官方的 online stereo benchmark 上提交了结果，与其他方法比较。

• Abs Rel：平均相对误差
• Sq Rel：平方相对误差
• RMSE：均方根误差
• RMSE log：log 空间的 RMSE
• δ < 1.25, δ < 1.25², δ < 1.25³：预测值和真值在一定容差内的比例
