CVPR-2024 PKI Module 获取多尺度纹理特征，适应尺度变化大的目标

CVPR-2024 PKI Module 获取多尺度纹理特征，适应尺度变化大的目标

导出时间：2026/1/13 12:06:18

1、你要解决什么痛点（Problem）

—— 故事的开头：为什么“原版 RT-DETR 不够用？”

RT-DETR 在普通照片里很能打，但放到遥感图像（卫星/航拍图）里，就像让一个只在街拍里练出来的侦探去看“密密麻麻的地图”，会突然变得不适应。

为什么？因为遥感图像和普通自然图片（COCO、VOC）根本不是一个世界。

一、RT-DETR 在自然场景为什么强？

你可以把 RT-DETR 理解成：

一个反应特别快、动作很干净利落的“找目标高手”。

它有几个特点：
  • 端到端：从输入到输出一步到位，不需要很多繁琐步骤
  • 无 Anchor：不用提前在图上铺一堆“候选框”，更简洁
  • 实时性强：跑得快，适合部署
在日常照片里（人、车、狗、椅子）这套非常好用。

二、但遥感图像是什么鬼？（为什么它会让 RT-DETR吃瘪）

1）遥感图不是“照片”，更像“巨大的地图 + 超多细节”

遥感图像常常是：
  • 一张超大图（甚至几千×几千像素）
  • 里面目标很小、很密、方向很乱
  • 很多东西长得像（车像小点，建筑像块状纹理）
你可以想象成：

拿一张 8K 的城市地图，让你从里面找车、飞机、船——而且车可能只有几粒米那么大。


三、核心痛点：单张图里尺度跨度极大 + 纹理主导、语义弱

痛点 1：尺度极端不均衡（同一张图里目标大小差太多）

同一张遥感图像中，既包含几十像素的小型车辆，也可能包含跨越上百像素的飞机、舰船或建筑物。

大白话解释

同一张遥感图里，你既要找“芝麻大小的车”，又要找“西瓜大小的飞机”。

而且这些目标可能还会：
  • 密密麻麻出现（车很多）
  • 方向随机旋转（飞机、船朝向多变）
  • 位置散落全图
这就造成一个难题：

模型必须同时擅长“小目标显微镜模式”和“大目标全景模式”。


痛点 2：纹理特征比语义轮廓更关键（遥感目标不像“物体”，更像“花纹”）

在自然图像里，你识别一个“狗”很容易，因为狗有：
  • 头、眼睛、四肢
  • 清晰轮廓
  • 语义很强
但遥感不一样。

遥感里的目标是什么样？

比如：
  • 建筑：一个灰色方块 + 条纹纹理
  • 船：细长白条 + 边缘高亮
  • 飞机：十字形，但可能只有几十像素
  • 车：一个点，甚至像噪声
它们没有“脸”和“语义结构”。
所以遥感检测靠的不是“这是狗”，而是：

这块区域的纹理排列像屋顶，这条边缘像船体，这些重复纹路像停机坪。

用大白话就是：

遥感目标本质上是“纹理题”，不是“语义题”。


痛点 3：RT-DETR 的卷积骨干感受野建模偏单一（看东西的“视野/尺度感”不够丰富）

什么是感受野？（必须讲得很通俗）

感受野可以理解成：

模型看问题时的“视野范围”。

  • 感受野小：像拿放大镜看，只看到局部
  • 感受野大：像站高楼上看，看到整体

原版 RT-DETR 的问题是：感受野扩展方式有限

原版 RT-DETR 的 backbone 更擅长“按固定套路逐层放大视野”，但遥感图像需要“同时用多种视角、多个倍率”去看。

遥感的尺度跨度太极端了：
你不能只靠一个单一的放大方式。
当目标尺度跨度巨大时，常见问题是：
  • 小车（太小） → 被下采样吞掉 → 漏检
  • 大建筑（太大） → 局部看不全 → 框不准 / 分割不清
  • 很像的纹理（比如建筑纹理 vs 停车场纹理）→ 误检
换句话说：

不是 RT-DETR 不强，而是它没长“遥感眼”。




2、你为什么选这个模块（Motivation）

2.1 为什么不是“随便加注意力/FPN”？（很关键）

很多人遇到检测精度不够，会条件反射做这几件事：
  • 加注意力（SE/CBAM/Transformer attention）
  • 堆 FPN 层数、加 PAN
  • 加 decoder 深度、加 query 数量
但我们看了大量失败案例后发现：

漏检/误检的根源不是 decoder 不会选，而是 encoder 给的特征本身就“没看对尺度”。

换句话说：

后端（decoder）再聪明，也不能从一张模糊的“纹理地图”里凭空变出正确答案。

所以我们需要的不是“堆模块”，而是一个更本质、更前置的能力：

在 backbone 早期/中期，就把多尺度纹理看清楚。


2.2 回到需求：我们到底需要一个什么模块？

要解决“遥感尺度跨度大 + 纹理主导”的问题，理想模块要满足三点（非常好讲）：
  1. 必须显式做多尺度建模 不能指望“网络堆深了就自然学会”，那太玄学、也太贵。
  2. 必须保护局部纹理细节 小目标（车、设施）就是靠局部纹理/角点活着的，不能被糊掉。
  3. 必须计算友好 我们用的是 RT-DETR，本来就强调实时，你不能为了精度把模型变成慢吞吞的巨兽。

2.3 这就是为什么选 PKI Module

PKI Module 就像给 backbone 加了一套“多倍率显微镜”，在同一层里同时用不同尺度去看纹理：既看细节，也看大结构，而且成本不高。

它的价值在于： 专门解决“遥感目标不同尺度纹理表达完全不同”这个根问题。

你可以把传统卷积理解为：只用一个固定倍率镜头拍照

普通卷积（比如 3×3）像：

永远用同一个镜头去拍—— 目标大了拍不全，小了又不够细。

所以它对遥感这种“同图多尺度极端混杂”的场景不够友好。

PKI Module 的做法：同一层并排放多个镜头（多核并行卷积）

PKI 的核心是：

一层里放多个分支，每个分支用不同大小的卷积核 等于：同时用多个倍率去看同一张特征图。

你可以这样理解每个分支在干嘛：
  • 小卷积核分支（例如 3×3） 负责抓：
    • 小目标细节
    • 角点、边缘
    • 重复纹理 👉 防止“小车直接被抹平”
  • 大卷积核分支（例如 5×5 / 7×7 / 更大） 负责抓：
    • 更大范围的上下文
    • 大目标结构轮廓
    • 纹理区域的组织方式 👉 防止“大飞机/大建筑只看到局部碎片”
最后：
  • 用 1×1 把多分支结果融合 相当于：
  • 把不同倍率看到的信息汇总成一份“更靠谱的特征报告”。

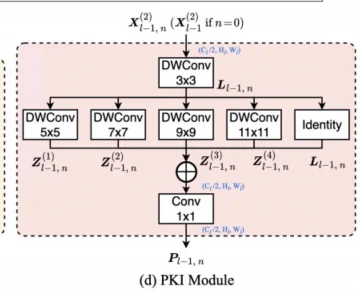

3、PKI module的网络结构

这就是它 Inception-Style（Inception 风格）的本质：并行多分支、多尺度卷积核提特征。

第一步：先用 3×3 DWConv 做“初步清洗/打底”

图上最上面一条主干路径：

✅ DWConv 3×3

这个块标着：
  • DWConv 3×3 输出记为 Ll−1,nL_{l-1,n}Ll−1,n
大白话：

先用一个 3×3 的深度卷积，把输入特征做一次“标准化打底”处理——类似先把图像边缘/纹理先提一提。

为什么先来个 3×3？
  • 3×3 便宜（计算量小）
  • 很擅长抓局部边缘、角点
  • 给后面的多尺度分支提供一个“更干净、基础更好的底图”
你可以把它当作：先磨刀。

第二步：并行的多尺度 DWConv（核心！）

在中间大框里，你能看到 4 个并行分支：
  • DWConv 5×5
  • DWConv 7×7
  • DWConv 9×9
  • DWConv 11×11 （每一个输出分别是 Z(1),Z(2),Z(3),Z(4)Z^{(1)} , Z^{(2)} , Z^{(3)} , Z^{(4)}Z(1),Z(2),Z(3),Z(4)）

✅ 这就是 Inception 的关键思想：多分支、多尺度同时看

大白话：

网络同时用 4 个不同大小的“视野”去看同一张特征图：

  • 5×5：看近一点
  • 7×7：看稍远
  • 9×9：看更远
  • 11×11：看最远 然后把这四种视角的信息融合起来。

为什么用 DWConv（深度可分离卷积）？

你会看到它写的是 DWConv，不是普通 Conv。
大白话解释：

大卷积核很贵（11×11普通卷积会非常慢），所以这里用 DWConv 来“降成本”，让大核也能用得起。

所以 PKI Module 才能做到：
  • 尺度做得很大
  • 仍然计算友好
  • 适合实时检测框架（比如 RT-DETR）

第三步：把多尺度结果“加起来”得到 P（多尺度融合）

图里这四个分支的输出通过一个 ⊕（加号圈）融合。
输出是：
  • Pl−1,nP_{l-1,n}Pl−1,n
并且图上标了 shape：
  • (C/2,  Hl,  Wl)(C/2,\; H_l,\; W_l)(C/2,Hl,Wl)
大白话：

把 4 个不同尺度的观察结果做“信息汇总”，形成一个包含多尺度上下文的特征图 P。

你可以理解为：

5×5 看到“纹理细节”、11×11 看到“区域结构”，加在一起就又细又全。

第四步：1×1 Conv 做“统一整理”

图下方有个：

✅ Conv 1×1

这一步输出仍然保持：
  • (C/2,  Hl,  Wl)(C/2,\; H_l,\; W_l)(C/2,Hl,Wl)
大白话：

多分支加完以后，信息有点“混杂”，用 1×1 卷积做一次“压缩融合”，相当于一个聪明的混合器：

  • 哪些分支信息更重要就多留
  • 哪些是噪声就少留
这一步是 Inception 模块常见的“融合层”。

第五步：Identity 残差（让训练更稳）

右边有一条：
  • Identity
表示：输入特征直接绕过一圈，跟输出合并（类似 ResNet 残差连接）。
大白话：

给模块加一条“后悔药通道”：如果多尺度分支学得不好，至少还能保持原特征不崩； 同时也能让梯度更顺畅，训练更稳定。



4、你怎么把模块放进 RT-DETR（Design）

—— 创新不是“加模块”，而是“放对位置”

4.1 设计原则：为什么不能乱改 RT-DETR？

先给你一个最形象的比喻

把 RT-DETR 想象成一个高效工厂：
  • 卷积骨干（Backbone）：原材料处理车间 负责把图像“加工成特征”（像把矿石炼成钢）
  • Transformer 解码器（Decoder）：智能质检+分拣机器人 负责从特征里“挑出目标”（像自动分拣、贴标签、打包）
RT-DETR 强就强在：

车间负责生产好材料，机器人负责聪明分拣，分工明确，效率很高。

所以你不能乱改它的核心优势，否则你可能会：
  • 模型训练不稳定（工厂流水线乱）
  • 速度变慢（机器人干活被拖累）
  • 端到端匹配机制被破坏（核心卖点没了）

因此你的三条设计原则

原则 1：只改特征表达，不改检测范式

我只让前端“看得更清楚”，不改后端“怎么检测”。

就像：
  • 不改机器人分拣规则
  • 只把传送带上的货物擦干净、摆整齐

原则 2：创新只发生在卷积阶段，不干扰 decoder

decoder 是 RT-DETR 的灵魂（端到端、无 anchor），别去动它。

你要解决的是：
  • 尺度变化大
  • 纹理弱/纹理为主
这些问题属于：

早期感知问题 而不是： 后期推理逻辑问题

原则 3：做到“即插即用”

换模块像换 Lego 积木一样，不动主结构。

这对论文非常重要，因为审稿人会更相信你：
  • 通用
  • 工程可复现
  • 贡献明确

4.2 第一种设计：直接引入 InceptionBottleneck（简单直接版）

它做的事情一句话

把原来“只用一个卷积核看世界”的单尺度卷积，换成“多个卷积核并排看世界”的多尺度模块。

为什么放在 Transformer 前面？

关键逻辑（特别重要，建议你背下来）

Transformer 擅长建模“谁和谁有关”（关系），但它不擅长解决“我到底看清了没有”（纹理尺度）。

所以：
  • 尺度、纹理这些“看清楚”的问题
  • 应该在卷积阶段就处理好
如果你把模糊特征送进 Transformer：

Transformer 只能在“糊掉的信息”上做关系推理 推理得再漂亮，也还是糊的

4.3 第二种设计：PKI + RepC3 融合（更高级）

这个方案比第一个更“像架构创新”，因为你不是外挂，而是重设计 backbone 的基本单元。

先解释 RepC3 是什么

你可以把 RepC3 想象成一种“高效卷积积木”，特点是：
  • 训练时结构丰富（多分支，学得强）
  • 推理时结构折叠（变简单，跑得快）
这就是所谓 Rep（结构重参数化） 的核心思想：

训练用复杂结构提高表达能力，推理把结构折叠成单路卷积提高速度。

PKI + RepC3 的融合到底怎么做？

✅ 不再是“加一个模块”

而是：

把 RepC3 里面最关键的卷积那条路，直接换成 InceptionBottleneck（PKI思想的多尺度卷积）。

也就是：
  • RepC3 外壳保留（工程结构、推理效率保留）
  • RepC3 内核升级（单尺度卷积 → 多尺度卷积）
你可以把它理解为：

车的底盘（RepC3）不变，但发动机（卷积分支）升级成多缸并行（PKI）。

为什么说它“更高级”？

因为它做到了一件很厉害的事：

训练变强，但推理不慢。

也就是你写的：
  • 训练阶段：多尺度并行 → 表达强
  • 推理阶段：Rep 折叠 → 依然快
  • 最终：性能提升 ≠ 推理变慢

这套设计为什么很漂亮？（审稿人会认可）

因为你不是“无脑堆参数”，而是在做一种很清晰的协同设计：
  • PKI：负责多尺度纹理表达（遥感痛点）
  • Rep：负责推理效率（RT-DETR核心优势）
这两者组合起来就是：

用结构设计解决矛盾：既要提升精度，又要保持实时。
