1. 项目简介

该项目是一个基于Pytorch实现的CNN（卷积神经网络）模型，用于mnist手写数字识别。mnist数据集是机器学习和计算机视觉领域的经典测试数据集，包含60,000张28x28像素的灰度手写数字图像，分为0到9共10个类别。项目的目标是通过深度学习模型准确识别这些手写数字，提升模型的分类精度。

在本项目中，采用了卷积神经网络（CNN）作为核心模型，CNN因其在图像处理方面的出色表现而被广泛应用。CNN能够自动提取图像中的特征并进行分类，减少了对人工特征提取的依赖。该模型主要由卷积层、池化层和全连接层组成，通过多次迭代训练模型参数，使其在测试集上的识别准确率不断提升。

该项目的应用场景非常广泛，手写数字识别不仅可以用于字符识别系统，还能够应用于银行票据识别、表单录入等场景。在机器学习入门中，mnist手写数字识别也是一个非常重要的练习，可以帮助初学者深入理解深度学习模型的基本原理和实现方法。

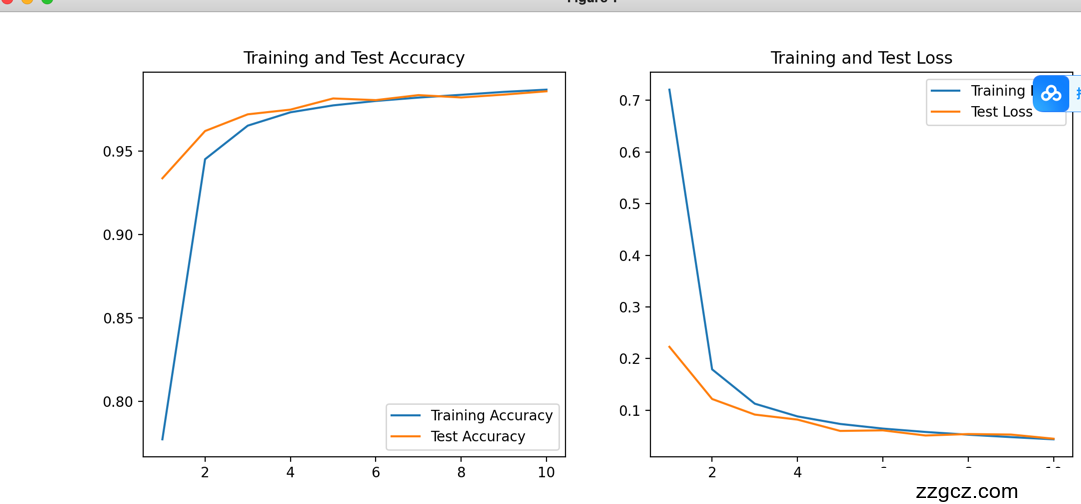

Image Token: BLz3bbykQoPDBuxBY89cRUkonAh

Image Token: ZWCnbLX6ZoXWnDxVbPkcSNR6nUe

2.作业要求

一、作业背景

在机器学习和深度学习领域，图像分类是一个基础而重要的任务。MNIST数据集作为经典的手写数字识别数据集，被广泛用于模型的训练与测试。本次作业将引导你使用PyTorch框架，构建一个卷积神经网络（CNN）模型，对MNIST数据集进行分类，并通过训练和测试过程理解模型的性能表现。

二、作业目标

理解并熟悉PyTorch框架的基本用法，包括数据加载、模型定义、训练与测试流程。
掌握卷积神经网络的基本结构及其在图像分类中的应用。
通过调整模型参数和训练策略，提高模型的分类准确率。
学会使用Matplotlib进行训练过程中的性能可视化。

三、任务要求

基于提供的代码，完成以下任务：

代码理解与注释
阅读并理解给定的代码。
为每一段代码添加详细的中文注释，解释其功能和作用。
模型结构分析
描述模型的各个组成部分（卷积层、池化层、全连接层等）的作用。
计算模型中每一层输出的尺寸变化，确保全连接层输入特征数的正确性。
训练过程监控
运行代码，记录训练过程中每个epoch的训练准确率、训练损失、测试准确率和测试损失。
分析模型的收敛情况，讨论是否存在过拟合或欠拟合现象。
模型优化
调整学习率：尝试不同的学习率（如1e-3, 1e-4），观察对模型训练效果的影响。
更换优化器：将优化器从SGD更换为Adam，比较两者在训练速度和最终准确率上的差异。
增加训练轮数：将训练轮数从10轮增加到20轮，观察模型性能的变化。
数据增强：在数据预处理部分，添加数据增强操作（如随机旋转、平移），评估其对模型性能的影响。
性能可视化
使用Matplotlib绘制训练和测试的准确率与损失曲线。
为每一种优化策略绘制单独的曲线图，进行对比分析。
模型评估
在测试集上随机选取10张图片，展示其预测结果与真实标签，分析模型的分类效果。
计算并绘制混淆矩阵，深入了解模型在各个类别上的表现。
撰写报告
实验步骤：详细描述你的实验过程，包括代码修改、参数调整等。
结果分析：展示并分析训练结果，讨论不同优化策略的效果。
结论与展望：总结本次实验的收获，提出可能的改进方向。

四、提交内容

源代码
包含详细注释的Python代码文件（.py或.ipynb格式）。
实验报告
PDF或Word格式的实验报告，包含上述各部分内容。
可视化图表
包含训练曲线、测试曲线、混淆矩阵等图表，嵌入在实验报告中。

五、评分标准

代码质量（30%）
代码的正确性与完整性。
注释的清晰与详细程度。
实验过程（25%）
实验步骤的规范性。
优化策略的合理性与创新性。
结果分析（25%）
数据分析的深度与准确性。
可视化图表的清晰与信息量。
报告撰写（20%）
报告结构的合理性。
语言表达的准确性与逻辑性。

六、注意事项

请确保代码能够在标准的Python环境中运行，必要时提供环境配置说明。
实验报告需使用中文撰写，排版整洁，逻辑清晰。
避免抄袭，独立完成作业，引用他人工作时需注明来源。

3. 数据集与预处理

该项目使用的MNIST数据集是一个经典的手写数字识别数据集，包含0到9共10类数字，每张图片为28x28像素的灰度图像。数据集分为训练集和测试集，分别包含60,000张训练图片和10,000张测试图片。MNIST数据集广泛应用于机器学习和深度学习的初学者项目，是一个衡量图像分类模型性能的基础数据集。

在该项目中，数据通过torchvision.datasets.MNIST类从网络下载，并且使用ToTensor()将图像数据转换为PyTorch支持的张量（Tensor）格式，便于后续的模型输入处理。同时，图片数据进行了归一化处理，这一步非常关键，它将像素值从0-255的范围缩放到0-1之间，使得模型在训练过程中能够更快收敛，提高了计算效率和模型的稳定性。

此外，在预处理步骤中，数据是以批量的形式被加载的，通过设置合理的批次大小（batch size），能够有效利用内存，避免一次性加载过多数据而导致内存溢出问题。在项目中，使用了PyTorch的DataLoader类来实现训练集和测试集的批量加载，不仅提高了训练效率，还便于在训练过程中进行批次间的数据随机打乱，防止模型过拟合。

该项目没有采用复杂的数据增强策略，因为MNIST数据相对简单，但通过引入诸如旋转、裁剪、翻转等数据增强方法，未来可以进一步提高模型的泛化能力。此外，由于MNIST数据集是灰度图像，特征工程相对简单，主要依赖于卷积神经网络（CNN）的自动特征提取功能，CNN能够从图像中捕捉到高效的局部特征，从而进行准确的分类。

4. 模型架构

1) 模型结构的逻辑

该项目使用了卷积神经网络（CNN）来进行MNIST手写数字识别。模型的具体结构如下：

卷积层1（Conv2d）：self.conv1 = nn.Conv2d(1, 32, kernel_size=3)
输入通道为1（灰度图像），输出通道为32，卷积核大小为3x3。
数学公式：

$\(Z_1 = \text{ReLU}(X * W_1 + b_1)$\)

其中，X 是输入图像，W1是卷积核的权重，b1是偏置，* 表示卷积运算，ReLU 是激活函数。

池化层1（MaxPool2d）：self.pool1 = nn.MaxPool2d(2)
使用2x2的最大池化操作，减少空间维度，提取主要特征。
数学公式：

$$P_1 = \text{MaxPool}(Z_1) $$

卷积层2（Conv2d）：self.conv2 = nn.Conv2d(32, 64, kernel_size=3)
输入通道为32，输出通道为64，卷积核大小为3x3。
数学公式： $\(Z_2 = \text{ReLU}(P_1 * W_2 + b_2)$\)
池化层2（MaxPool2d）：self.pool2 = nn.MaxPool2d(2)
同样使用2x2的最大池化操作，进一步降低空间维度。
数学公式： $\(P_2 = \text{MaxPool}(Z_2)$\)
全连接层1（Linear）：self.fc1 = nn.Linear(1600, 64)
通过展平后的特征输入到全连接层，输入维度为1600，输出维度为64。
数学公式： $\(F_1 = \text{ReLU}(W_3 \cdot \text{Flatten}(P_2) + b_3)$\)
全连接层2（Linear）：self.fc2 = nn.Linear(64, 10)
最后一个全连接层，用于将64维度的特征映射到10个类别，使用softmax来预测每个类别的概率。
数学公式： $\(\hat{y} = W_4 \cdot F_1 + b_4$\) 其中，y^是模型的输出，用于分类。

2) 模型的整体训练流程和评估指标

训练流程：

前向传播：数据通过卷积层、池化层和全连接层进行特征提取和分类。
损失计算：使用交叉熵损失函数（Cross Entropy Loss）计算预测值与真实标签之间的误差。

\[\text{Loss} = -\sum_{i=1}^{C} y_i \log(\hat{y}_i)\]

其中，C 是类别数，yi 是真实标签的概率分布，y^i是模型的预测概率。
反向传播：通过误差反向传播算法更新模型参数，使用优化器（如Adam或SGD）调整权重，逐步减少损失。
评估指标：
准确率（Accuracy）：模型预测正确的样本数量除以总样本数量，用于评估分类性能。

$\(\text{Accuracy} = \frac{\text{正确预测的样本数}}{\text{总样本数}}$\)

损失值（Loss）：衡量模型预测与真实标签之间的差异，损失值越低，模型效果越好

3）模型参数计算

输入层：
尺寸：1（通道）x 28（高度）x 28（宽度）
第一层卷积 (conv1)：
卷积核大小：3x3
步幅（stride）：默认1
填充（padding）：默认0
输出尺寸计算：
- 高度：28 - 3 + 1 = 26
- 宽度：28 - 3 + 1 = 26
输出通道数：32
输出特征图尺寸：32x26x26
第一层池化 (pool1)：
池化核大小：2x2
步幅：2
输出尺寸计算：
- 高度：26 / 2 = 13
- 宽度：26 / 2 = 13
输出特征图尺寸：32x13x13
第二层卷积 (conv2)：
卷积核大小：3x3
步幅：1
填充：0
输出尺寸计算：
- 高度：13 - 3 + 1 = 11
- 宽度：13 - 3 + 1 = 11
输出通道数：64
输出特征图尺寸：64x11x11
第二层池化 (pool2)：
池化核大小：2x2
步幅：2
输出尺寸计算：
- 高度：11 / 2 = 5.5 → 5（向下取整）
- 宽度：11 / 2 = 5.5 → 5（向下取整）
输出特征图尺寸：64x5x5
展平：
将64x5x5的特征图展平成一维向量：64 * 5 * 5 = 1600
第一层全连接层 (fc1)：
输入特征数：1600
输出特征数：64
参数数量：1600 * 64 + 64 = 102464
第二层全连接层 (fc2)：
输入特征数：64
输出特征数：10
参数数量：64 * 10 + 10 = 650

总参数量：

卷积层1：1（输入通道） * 32（输出通道） * 3 * 3 + 32（偏置） = 320
卷积层2：32 * 64 * 3 * 3 + 64 = 18,496
全连接层1：102,464
全连接层2：650
总计：1,22,930 个可训练参数

5. 核心代码详细讲解

数据预处理
作用：这里通过torchvision.datasets.MNIST加载MNIST手写数字数据集，分别加载训练集和测试集，并使用ToTensor()将图片数据转换为PyTorch的Tensor格式，以便输入到模型中。
解释：ToTensor()将图片像素值从0-255缩放到0-1之间，使得模型在训练时更快收敛，并提高计算精度。download=True确保自动下载数据集到指定路径。
数据加载和批量处理
作用：利用DataLoader将训练集和测试集划分为大小为32的批次，使用shuffle=True对训练集进行随机化处理，以避免模型过拟合。
解释：批量处理使得训练过程更高效，减少了内存占用，shuffle通过随机打乱数据集顺序，防止模型记住训练集的顺序，增强模型的泛化能力。
模型架构构建
作用：这是模型的核心结构，包括两个卷积层和池化层的组合，用于提取图像的特征。最后通过全连接层进行分类，输出10个类别的预测值。
解释：使用ReLU激活函数在卷积层中增加非线性，最大池化层用于减少特征图的大小并保留主要特征。通过torch.flatten()将特征展平成一维向量，然后通过全连接层进行最终分类。
模型训练
作用：这是模型的训练函数，每一轮训练中，数据批次被输入到模型中，计算预测值，并通过损失函数计算误差，使用反向传播算法更新模型参数。
解释：optimizer.zero_grad()清除上次迭代的梯度，loss.backward()计算当前梯度，optimizer.step()根据梯度更新模型参数。最终会返回这一轮的平均损失和准确率，用于评估模型表现。

6. 模型创新

一、引入注意力机制（Attention Mechanism）

背景与动机

注意力机制最初在自然语言处理（NLP）领域取得了显著成果，如Transformer模型。其核心思想是让模型能够自动关注输入数据中对当前任务最为重要的部分。在图像分类任务中，注意力机制可以帮助模型动态地聚焦于图像中的关键区域，从而提取更具辨识度的特征。

创新点
自注意力模块：在卷积神经网络中引入自注意力模块，使模型能够在不同的空间位置之间建立依赖关系，增强特征表示的能力。例如，可以在卷积层之间添加自注意力层，允许模型在全局范围内重新权衡特征的重要性。
空间注意力与通道注意力：结合空间注意力和通道注意力机制，分别关注特征图的空间位置和通道维度。空间注意力有助于定位图像中的关键区域，而通道注意力则能增强对重要特征通道的响应。
预期效果
提升特征表达能力：注意力机制能够使模型更有效地捕捉到图像中的关键细节，提升特征的表达能力。
提高分类准确率：通过动态聚焦于重要区域，模型能够减少对无关区域的依赖，从而提高分类的准确性。
增强模型解释性：注意力权重可以作为模型决策过程的可视化依据，帮助理解模型在做出分类决策时关注的图像部分。
实施策略
模块化设计：将注意力机制设计为独立的模块，方便集成到现有的CNN架构中。
层级融合：在不同层级的特征图中应用注意力机制，逐步增强特征表达。

二、应用生成对抗网络（GAN）进行数据增强

背景与动机

MNIST数据集相对较小，数据多样性有限，容易导致模型过拟合。生成对抗网络（Generative Adversarial Networks, GANs）作为一种强大的生成模型，能够生成与真实数据分布高度一致的合成数据，用于扩展训练集，提高模型的泛化能力。

创新点
条件生成对抗网络（Conditional GANs）：利用条件GAN，根据特定的类别标签生成对应类别的手写数字图像，确保生成数据的多样性和类别一致性。
多样化数据生成：通过调整GAN的输入噪声向量和条件标签，生成具有不同书写风格、旋转角度、缩放比例等多样化的手写数字图像，增强训练数据的多样性。
预期效果
扩展训练数据：通过生成大量高质量的合成数据，扩展训练集规模，减少模型对有限数据的依赖。
提高模型鲁棒性：多样化的数据增强能够提升模型对不同书写风格和图像变换的适应能力，提高在测试集上的泛化性能。
缓解过拟合：丰富的训练数据有助于减少模型在训练集上的过拟合现象，提升在未见过数据上的表现。
实施策略
训练GAN模型：首先训练一个高质量的条件GAN，使其能够生成逼真的手写数字图像。
数据集扩展：利用训练好的GAN生成大量合成数据，并将其与真实数据结合，用于后续的模型训练。
质量控制：通过视觉检查和自动化评估方法，确保生成数据的质量和多样性，避免引入噪声或无意义的数据。

三、集成多模型融合（Ensemble Learning）

背景与动机

单一模型在处理复杂任务时可能存在一定的局限性，通过集成多个不同的模型，可以综合各个模型的优势，提升整体性能和稳定性。集成学习方法在多种机器学习任务中表现优异，能够显著提高分类准确率和鲁棒性。

创新点
多样化模型架构：构建多个具有不同架构或超参数设置的基础模型，例如不同深度的CNN、采用不同激活函数或优化器的模型，确保各个模型在特征提取和学习过程中具有多样性。
模型融合策略：采用多种融合策略，如投票机制、加权平均、堆叠（stacking）等，将多个模型的预测结果进行综合，以得到更为准确和稳健的最终预测。
异构模型集成：结合不同类型的模型，如卷积神经网络（CNN）与支持向量机（SVM）等，利用各模型在不同方面的优势，提升整体分类性能。
预期效果
提高分类准确率：通过综合多个模型的预测结果，减少单一模型的误分类概率，提升整体准确率。
增强模型稳定性：集成模型能够减小单一模型的波动性，提升在不同数据分布下的稳定性和一致性。
提升泛化能力：多样化的模型集成能够更好地捕捉数据的多样性，提高模型在未见数据上的表现。
实施策略
基础模型训练：训练多个具有不同架构和超参数设置的基础模型，确保其在特征提取和学习过程中具有多样性。
融合策略设计：选择合适的模型融合策略，如简单平均、加权投票或更复杂的堆叠方法，根据实际效果进行调整和优化。
验证与优化：通过交叉验证等方法评估集成模型的性能，调整融合策略和基础模型配置，以达到最佳效果。
