第五章 恶意流量监控系统的实现
5.1 系统开发环境
首先，本系统的开发环境选择了Linux操作系统。Linux以其高度的稳定性和优异的网络编程能力被广泛使用于服务器和数据中心。它的开源特性不仅降低了开发成本，而且提供了极高的灵活性和可定制性，使得开发者能够根据项目需求进行深入的系统优化。此外，Linux社区的强大支持和丰富的开发工具库使得面对开发中的各种技术挑战时，能够迅速找到解决方案或替代方案。
在编程语言的选择上，我们选用了Python。Python不仅因其简洁明了的语法结构受到开发者的喜爱，更因其强大的库支持在网络数据处理和自动化脚本编写方面展现出了卓越的性能。Python的解释型语言特性，大大降低了程序的编写、测试与部署难度，极大提高了开发效率。此外，Python广泛的社区支持和丰富的开发资源也为解决复杂问题提供了便利。
数据管理和存储方面，选择了MySQL作为数据库系统。MySQL是一种广泛使用的关系数据库管理系统，以其高性能、高可靠性和易管理性著称，在处理大规模数据时表现优异。考虑到恶意流量监控系统需要高效处理和分析大量网络数据，MySQL的稳定性和强大的数据处理能力显得尤为重要。其跨平台的特性和广泛的应用实例也使得系统具备良好的可移植性和扩展性。
此外，为了高效的网络数据捕获和分析，我们采用了Wireshark和tcpdump两款工具。这两款工具在网络分析领域内得到了广泛的认可，能够提供精确的网络流量捕捉和深入的数据包分析功能。Wireshark用户界面友好，功能强大，适合进行复杂数据包的捕获和分析；而tcpdump则更适用于命令行环境，便于自动化操作和远程监控。它们的应用不仅提高了网络监控的效率，而且对于实时监测网络状态和诊断网络问题具有重要价值。
在接下来的小节中，我们将进一步探讨系统的具体实现，包括流量识别模块、数据处理模块以及异常检测与报警机制的详细设计和实现过程。通过本章的学习，读者将能够深入了解恶意流量监控系统的内部工作机制，以及如何利用现代软件技术和工具来构建一个安全、可靠的网络安全防御系统。
5.2 系统数据模块功能的实现
5.2.1 数据采集模块功能
引言
在现代网络环境中，恶意流量的监控成为确保网络安全的关键一环。由于网络攻击的复杂性和多变性不断增加，需要一个强大且灵活的数据采集模块来持续监视并分析网络流量。本文详细描述了恶意流量监控系统中的数据采集模块，该模块通过实时捕获、分析网络数据包，并将数据存储以供后续分析，从而提供对网络安全威胁的有效防护。
主要功能与技术实现
网络数据包捕获
实时数据包捕获技术
技术实现：利用pyshark库，一个基于Wireshark的Python封装库，实现网络数据包的实时捕获。pyshark不仅提供了对网络数据包深入解析的能力，还支持实时捕获功能，使得数据包在网络传输过程中即被捕捉和分析。
操作流程：当数据包通过网络传输时，pyshark立即捕获这些数据包，并对每一个数据包进行初步的解析，如识别源和目标IP地址、传输协议等关键信息。
数据解析与提取
关键信息提取：系统自动解析每个捕获的数据包，提取关键信息，包括但不限于源IP、目标IP、协议类型、端口号以及传输数据的大小等。
协议解析能力：对常见的网络协议如TCP、UDP、ICMP等进行深入解析，能够根据协议特征识别潜在的恶意流量。
数据存储
数据库存储：解析后的数据实时存储到MySQL数据库中。这不仅方便进行历史数据查询，也支持后续的数据分析和恶意流量检测。
数据表设计：在数据库中设计专门的数据表来存储网络流量数据，每条记录包括时间戳、源IP、目标IP、协议、端口信息及传输数据等，便于进行详射的数据检索和分析。
多线程数据捕获
多线程捕获框架
框架设计：为了提高数据捕获的效率和系统的响应速度，数据采集模块设计了基于多线程的捕获机制。这使得系统能够同时处理多个网络接口的数据包捕获任务，大幅度提高了数据处理能力。
线程管理：通过动态调整线程数量，根据网络流量的实时变化自动优化资源分配，保证系统在各种网络环境下都能稳定运行。
性能优化
负载均衡：通过智能分析网络流量，实现线程间的负载均衡，避免单个线程过载而影响整体性能。
异常处理：设置完善的异常捕获机制，确保单一线程的异常不会影响整个系统的稳定性，及时响应各类错误并进行恢复。
5.2.2 数据分析模块功能
该系统通过整合网络数据收集、存储、查询和分析功能，构建了一个全面的网络数据分析平台。通过对网络数据的实时捕获和分析，该平台能有效支持网络安全监控和流量管理。系统依托于强大的数据库支持，实现了数据的高效管理和查询处理，其中涉及的数据包括网络数据包的详细信息、网络警报及其统计信息。
在网络数据收集方面，系统能够根据指定的协议和网络卡信息，动态捕获网络流量数据，通过分析数据包的源地址、目标地址及传输协议等信息，系统能实时记录和分析网络流量状态。此外，系统提供了灵活的数据查询功能，支持按协议类型、网卡或实时信息进行数据检索和分类统计，帮助用户快速获取所需的网络信息，便于进行深入的数据分析和研究。
针对网络安全的需求，系统还具备警报机制，能够自动检测并响应网络异常活动。通过对比分析网络数据的历史记录和实时数据，系统可以识别出异常模式，如短时间内频繁的数据请求等，从而触发警报并记录相关信息。这些信息包括警报时间、警报代码、警报名称以及触发警报的网络端口和IP地址等，这些都为网络安全管理提供了有力的数据支撑。
此外，系统设计了多线程的数据处理机制，确保了在高并发的网络环境下，数据处理的高效性和稳定性。系统的操作界面友好，支持用户通过简单的操作执行复杂的数据分析任务，极大地提升了操作的便利性和系统的实用性。
5.2.3 流量识别模块功能
异常检测
流量识别模块中的异常检测功能通过持续监控和分析网络流量数据，以识别与正常行为模式的偏差。此功能的核心环节包括：
持续监控：系统实时监控网络流量数据，分析流量模式，寻找可能的安全威胁或网络故障的迹象。
模式识别与分析：应用复杂的数据分析和模式识别算法，识别网络行为中的异常模式，例如短时间内对同一IP地址的频繁访问请求。此分析帮助识别非常规行为，如高频度、大量和类型异常的请求。
异常行为定量化：通过统计分析方法定量化流量行为，利用阈值和基线对比，确定何时的行为偏离了常规模式。
报警机制
当识别出潜在的异常流量模式时，流量识别模块将执行以下报警机制：
报警触发：一旦检测到符合预设异常模式的流量行为，系统将自动触发报警机制。
报警通知：系统生成详细的报警信息，描述检测到的异常模式的性质、时间、地点和可能的影响。
数据记录：所有报警事件和相关的分析详情将被自动记录并存储在数据库中，以供进一步的审查和调查。
响应协调：系统可能还会配合其他网络安全措施，如自动隔离可疑流量或通知网络管理员进行手动干预，以减轻或消除潜在的安全风险。
5.2.4 数据处理模块功能
数据库连接
数据处理模块通过MysqlConnect类实现与MySQL数据库的连接，确保模块能够安全有效地访问数据库。此连接机制涉及以下关键步骤：
数据库认证：使用预设的数据库用户名、密码和数据库地址初始化MysqlConnect类，建立安全的数据库连接。
连接管理：确保连接的持久性和稳定性，自动处理可能的连接中断或超时情况，并在需要时重新建立连接。
SQL执行
一旦建立数据库连接，数据处理模块将执行SQL语句，进行数据的存储和管理：
数据插入：执行INSERT SQL语句，将收集的网络数据包信息以及识别的网络异常信息录入到数据库中。这包括但不限于源IP、目标IP、时间戳、数据包大小、异常类型等详细信息。
数据更新与删除：根据需要，模块可执行UPDATE或DELETE SQL语句，以更新或删除数据库中的现有记录，确保数据的准确性和最新性
查询与分析：通过SELECT SQL语句，模块能够查询和检索数据库中存储的数据，用于进一步的数据分析和报告生成。
数据安全与完整性
数据处理模块还包括以下机制，以保障数据库中数据的安全和完整性：
事务处理：对可能影响数据完整性的操作使用数据库事务，确保操作的原子性，避免部分完成的操作对数据造成破坏。
错误处理：系统捕捉并处理SQL执行过程中可能发生的各种异常，如语法错误、连接失败等，确保系统的鲁棒性。
数据备份：定期自动备份数据库，防止数据丢失，确保在系统出现故障时能够快速恢复到安全状态。
5.3 数据库设计
1. 引言
随着网络技术的快速发展，网络数据分析在保障网络安全、优化网络性能和监控网络流量等方面发挥着越来越重要的作用。本文档详细描述了一个为网络数据分析而设计的数据库架构，旨在提供一套系统的解决方案，用于收集、存储和分析网络流量数据。
2. 数据库架构设计
本系统数据库名为parttime，采用utf8mb4_bin排序规则，以支持多语言字符的精确排序。数据库包括两个主要的数据表：net_parse_info和net_alert_info，分别用于存储网络解析信息和网络警报信息。
2.1 net_parse_info表
该表设计用于记录每个网络数据包的详细信息，包括但不限于数据包的抓取时间、网络卡接口、源地址、目的地址、协议类型、数据长度及其他相关信息。具体字段如下：
Id：主键，自增长，用于唯一标识每条记录。
net_time：日期时间类型，记录数据包的捕获时间。
net_card：字符串类型（最大长度50字符），记录捕获数据包的网络卡接口。
req_src：字符串类型（最大长度50字符），记录数据包的源IP地址。
req_dst：字符串类型（最大长度50字符），记录数据包的目的IP地址。
protocol：字符串类型（最大长度50字符），记录数据包使用的协议。
length：字符串类型（最大长度100字符），记录数据包的长度。
info：文本类型，记录数据包的额外信息。
rec_time：日期时间类型，记录信息的入库时间。
2.2 net_alert_info表
该表设计用于存储网络异常警报信息，每条记录反映一次网络异常事件的详细情况。具体字段如下：
Id：主键，自增长，用于唯一标识每条警报记录。
alert_time：日期时间类型，记录警报发生的时间。
alert_code：字符串类型（最大长度50字符），记录警报代码。
alert_name：字符串类型（最大长度100字符），记录警报名称。
req_ip：字符串类型（最大长度50字符），记录触发警报的IP地址。
req_port：字符串类型（最大长度100字符），记录触发警报的端口号。
alert_num：整型，记录触发警报的事件数量。
alert_reason：文本类型，记录警报的原因。
rec_time：日期时间类型，记录警报信息的入库时间。
3. 数据库管理与维护
性能优化：考虑到网络数据可能会非常庞大，为确保查询性能，应定期对数据库表进行索引优化和维护。
安全管理：数据库应实施严格的访问控制，确保只有授权用户才能访问敏感数据。同时，应定期备份数据库，以防数据丢失。
数据清理：定期清理历史数据，以释放存储空间，保持数据库的高效运行。
4. 用例与应用场景
网络性能监控：通过实时分析net_parse_info表中的数据，网络管理员可以实时监控网络状态，优化网络配置。
安全事件响应：net_alert_info表提供的警报信息可以帮助安全团队及时响应网络攻击，迅速采取措施减轻损害。
5.4 系统运行展示
5.4.1 运行环境配置

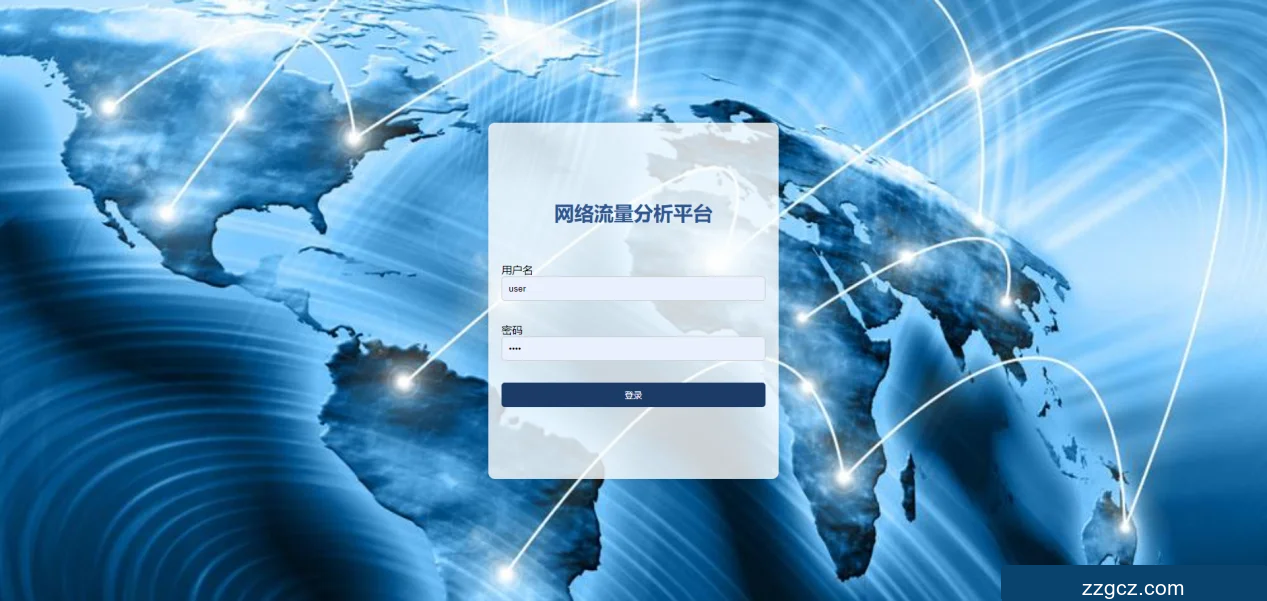

5.4.2 登录界面
本文档提供了登录界面的详细说明，该界面是用户进入全球网络数据分析系统的入口。通过这个界面，用户可以通过输入用户名和密码来验证身份，并获得系统的访问权限。
界面设计
主要元素
标题：“网络数据分析平台登录”
明确显示当前页面的功能，即登录平台。
用户名输入框：
用户输入自己的账户名，该输入框标记为“用户名”。
密码输入框：
用户输入登录密码，该输入框标记为“密码”。
出于安全考虑，密码输入时应显示为星号或圆点。
登录按钮：
用于提交用户名和密码，完成登录验证的按钮，标记为“登录”。
按钮设计简洁，易于识别。
背景设计
界面背景展示了一张全球网络连通图，象征着网络数据分析的全球化特性。
蓝色调的设计带来科技感和专业感，同时也使得文字和操作按钮突出，易于用户操作。
功能描述
用户认证：用户需在相应的输入框内填写正确的用户名和密码，系统将对这些信息进行验证。
信息安全：所有传输的登录信息都应通过安全的加密方式进行处理，以保护用户的隐私。
错误处理：如果用户输入的用户名或密码不正确，系统应给出明确的错误提示，并允许用户重新输入。
使用流程
输入用户名：用户在用户名输入框中输入自己的用户名。
输入密码：用户在密码输入框中输入密码。
提交信息：用户点击“登录”按钮，系统将进行身份验证。
登录结果：
成功：如果认证信息正确，用户将被重定向到系统的主界面。
失败：如果信息有误，界面将显示错误提示，用户可修改信息后重新尝试登录。
该登录界面是用户进入网络数据分析系统的关键门户，通过其提供的用户认证功能，确保了系统的安全性和数据的保密性。界面的设计旨在提供直观、易用的用户体验，同时通过背景图案传达了系统的全球和高科技定位。

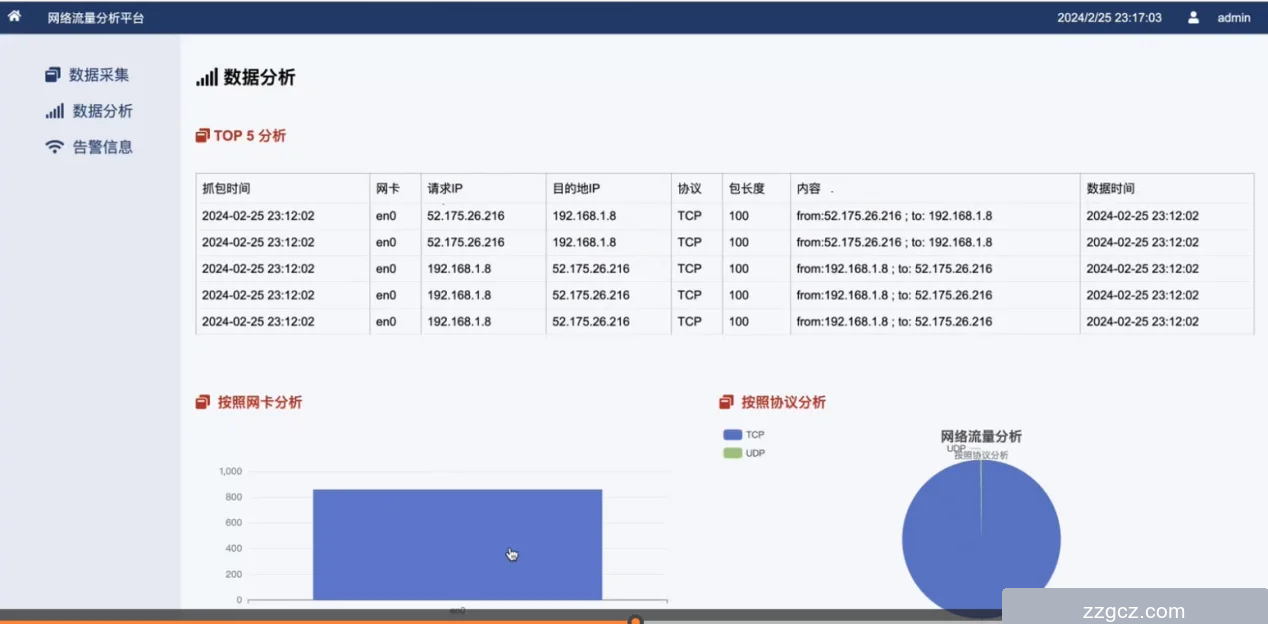

5.4.4 数据分析页面
本数据分析页面提供了一个全面和直观的界面，用于展示和分析网络流量数据。该页面通过结合表格和图表的形式，使用户能够清晰地查看网络活动的关键指标和趋势。页面分为三个主要部分：网络活动表格、网络请求统计图以及协议使用比例图。
主要组件和功能
1. 网络活动表格（TOP 5 活跃）
功能描述：此表格显示了最活跃的网络请求，是根据网络流量数据动态生成的。
字段说明：
时间戳：记录每条网络请求的具体时间。
网卡：显示捕获数据的网卡接口。
源IP：请求的起始IP地址。
目标IP：请求的目标IP地址。
协议：显示网络请求使用的协议类型（如TCP）。
信息：提供请求的具体信息，如端口号。
记录时间：该条记录被存入系统的时间。
2. 网络请求统计图（最活跃端口分析）
功能描述：展示网络中最活跃的端口使用情况的柱状图。
图表特点：通过颜色区分不同端口，高度表示该端口的活跃度，使用户能够一目了然地看出哪些端口最频繁被使用。
3. 协议使用比例图（协议流量占比）
功能描述：通过圆饼图展示各种网络协议的流量占比。
图表特点：不同的协议用不同的颜色标示，图中清晰标出了各协议的百分比，便于用户理解网络中协议的使用状况。
使用流程
用户通过导航栏进入数据分析页面。
在页面上部的网络活动表格中查看TOP 5的网络活动详细信息。
观察网络请求统计图，了解哪些端口最为活跃，帮助进行网络安全分析和带宽分配。
查看协议使用比例图，分析网络中各协议的使用频率和流量分布。
页面设计亮点
信息一目了然：通过将表格和图表结合，使信息展示更为直观，用户可以快速把握关键数据。
交互性：用户可以通过点击图表中的某部分或表格中的某一行，获取更详细的数据分析。
实时更新：页面数据会根据最新的网络监控数据进行实时更新，确保用户总是获取到最新的网络状态信息。
该数据分析页面为网络管理员和安全分析师提供了一个强大的工具，用于监控和分析网络活动。通过实时的数据更新和直观的图表显示，用户能够迅速做出响应，优化网络运行和安全策略，确保网络环境的稳定和安全。

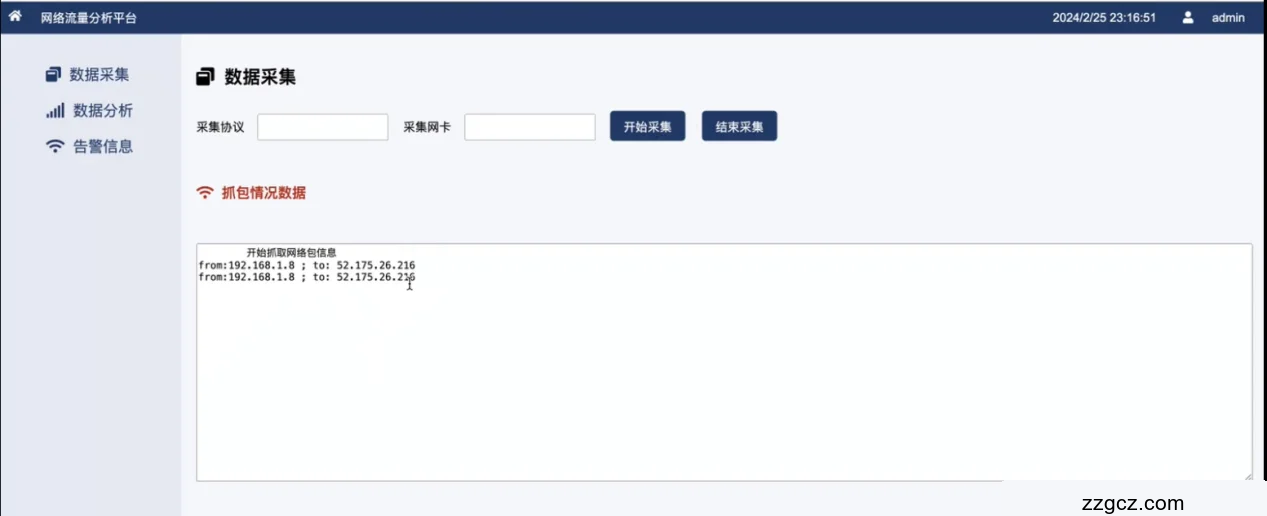

5.4.5 数据采集页面
该数据采集页面是网络数据分析系统的重要组成部分，主要功能是允许用户输入特定的网络流量参数进行数据采集。页面设计简洁，提供了一套直观的界面供用户操作，确保用户能够高效地指定采集数据的相关参数。
界面组成
导航栏：
页面顶部设有导航栏，方便用户快速切换至系统的其他功能模块，如数据分析、警报管理等。
查询条件输入区：
IP范围：用户可在此输入框内指定要采集的网络流量数据的IP地址范围。支持输入单个IP地址或IP地址范围。
开始日期：用户通过日期选择器输入数据采集的开始日期。
结束日期：用户通过日期选择器输入数据采集的结束日期。
搜索按钮：用户设定好条件后，点击此按钮开始根据输入的条件进行数据采集。
数据采集结果展示区：
页面下方为数据采集的结果显示区，用于展示采集到的网络流量数据。示例中显示了从特定IP到另一个IP的流量数据，包括流量的具体信息。
功能描述
数据采集：用户可通过设定IP范围和时间段来采集指定网络范围内的流量数据。系统将根据用户输入的参数从网络流量数据库中检索并显示相关数据。
结果显示：采集到的数据将在页面的结果展示区实时显示，让用户能即时查看到所采集的网络数据。
参数输入：支持用户输入精确的搜索参数，包括IP地址范围以及日期范围，以确保数据采集的准确性和相关性。
使用流程
用户登录系统后，通过导航栏进入数据采集页面。
在查询条件输入区，用户输入希望采集的IP地址范围，以及数据采集的开始和结束日期。
点击“搜索”按钮，系统开始根据提供的参数进行数据采集。
数据采集完成后，相关的网络流量信息会在结果展示区显示。
安全与维护
访问控制：确保只有授权的用户才能访问数据采集页面，防止未授权访问和操作。
数据保密：采集到的数据应进行加密处理，确保数据在传输和存储过程中的安全性。
系统监控：实施系统监控，及时发现并处理系统操作异常，确保数据采集活动的稳定性。
结论
该数据采集页面为用户提供了一个高效、直观的工具，以采集和查看网络流量数据，是网络管理和监控中不可缺少的组成部分。通过不断优化和更新，页面将更加完善，以适应日益增长的网络数据分析需求。
5.4.6 告警页面
功能：展示最新的网络警报信息，包括警报的详细信息和时间。
字段说明：
警报时间：显示警报生成的具体时间。
警报代码：为每种警报类型定义的唯一代码。
源IP：触发警报的源IP地址。
目标IP：触发警报的目标IP地址。
源端口：使用的源端口号。
目标端口：使用的目标端口号。
警报数量：相同类型警报的累计次数。
警报原因：触发警报的具体原因描述。
记录时间：警报信息被记录入系统的时间。
2. 警报统计图表
功能：通过图表形式展示警报数据，便于用户快速理解和分析警报趋势。
组成部分：
源IP统计图：圆饼图，展示不同源IP触发警报的比例，便于识别频繁发起警报的源IP。
警报频次统计图：柱状图，按照警报数量显示不同警报代码的发生频率，帮助用户识别最常见的警报类型。
目标端口统计图：圆饼图，展示不同目标端口被警报的比例，用于分析常被攻击的端口。
3. 快速导航功能
功能：页面顶部提供快速导航栏，方便用户切换至其他重要功能，如实时监控、历史数据查询等。
使用流程
用户登录后，首先看到的是最新警报信息表格，可以通过此表直观了解最近的网络安全事件。用户可以根据需要点击表格中的各列标题进行排序，快速找到关注的警报信息。通过查看警报统计图表，用户能够迅速获得警报分布的宏观视图，识别可能的安全威胁模式。快速导航栏为用户提供了一种简便的方式，快速访问系统中的其他功能，提升工作效率。
该告警页面是网络安全团队不可或缺的工具，通过集成的数据显示和分析功能，帮助团队高效完成日常的监控任务，及时响应网络安全事件。通过持续的维护和优化，该页面将更好地服务于企业的网络安全防护工作。
